推動長江經濟帶發展
加強船舶防污染治理
國家推行運輸船舶岸電設施改造
下面就跟小編一起來揭秘
船舶岸電
啥是船舶岸電系統？
船舶靠港期間碼頭向船舶供電的設備，包括船載裝置和岸基裝置。由于船用設備適用于交流低壓電，因此船舶岸電設施改造采用由受電標準插頭、岸電電纜、電纜管理系統與岸電箱組成的低壓交流岸電系統。
運輸船低壓交流岸電受電系統典型框架圖
船舶岸電家族
了解一下
職能簡介
一、 受電標準插頭
船電與岸電之間的連接依靠插頭與插座。為防止插頭與插座的不正確連接以及帶電插拔，插頭-插座應根據船舶靠港期間負載大小選擇以下三種規格之一：
（1） 440V、63A；
（2） 400V、125A；
（3） 400V、250A。

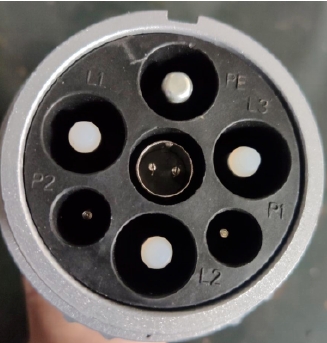

受電標準插頭正面圖
（250A的插頭只有4個控制觸頭）
二、 岸電電纜

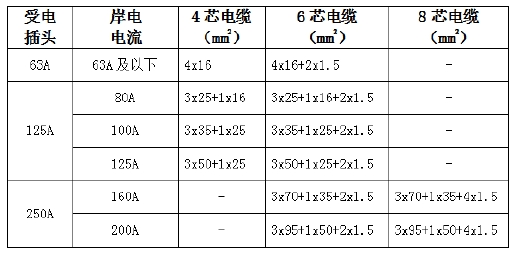

船電與岸電之間的連接通過船用岸電電纜，岸電電纜應由船方提供，而旅游船的岸電電纜除外（由碼頭方提供）。電纜應采用具有耐油、滯燃的柔性電纜制作。連接端頭處不應承受外力，購買時盡量選擇3×25mm2、3×75mm2、3×95mm2三種規格。岸電電纜規格可以根據岸電插頭型號選擇：
三、 電纜管理系統

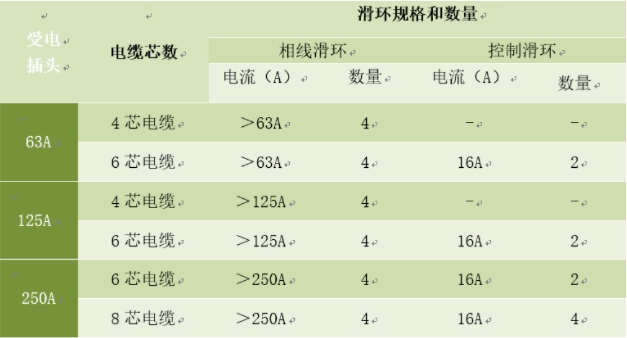

典型的電纜管理系統由電纜卷筒、電纜控制設備與相關儀表儀器組成。通過控制可以自由收船用電纜與岸電電源連接。船用電纜卷筒一般采用帶滑環式，購買時可以參考下表：
四、岸電箱
岸電箱作為受電設備，集成供電控制與保護一體，安裝時若固定在戶外應具有防護等級不低于IP55的防護措施。即將安裝岸電箱的船東朋友在購買時需謹慎選擇，運輸船舶岸電箱應具有：
? 與岸電電纜連接的接線柱和接地相連的接地接線樁；
? 岸電與船舶配電系統的三相交流是是否相符的裝置；
? 船用電氣設備供電時的過載和短路保護的斷路器；
? 銘牌標識清晰標明型號、額定電壓及頻率。
船檢部門鼓勵符合要求的船舶所有人推行船舶岸電設施改造，助力長江經濟帶綠色環保長久持續，同時，國家政府出臺相關政策對實施船舶岸電設施改的船舶給予資金補助。
